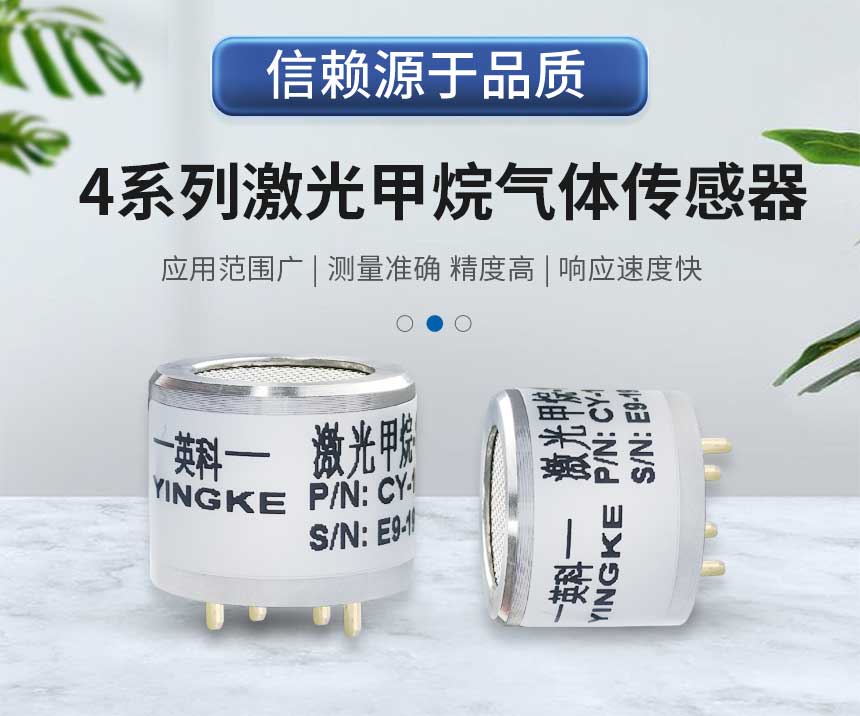

4系列-激光甲烷傳感器
類 別： 激光式傳感器
描 述： 英科傳感利用其在光學、傳感器和微型機械加工技術方面的知識開發了一種用于環境CH4氣體測量的傳感器，傳感器基于TDLAS可調諧半導體激光吸收光譜原理設計制造。
英科傳感利用其在光學、傳感器和微型機械加工技術方面的知識開發了一種用于環境CH4氣體測量的傳感器，傳感器基于TDLAS可調諧半導體激光吸收光譜原理設計制造。
傳感器是4系封裝的激光甲烷傳感器，采用自主創新的激光氣體吸收結構、進口激光器和探測器、精密緊湊的電路，協同先進的軟件算法實現在最小體積內對0.00-100.0%VOL濃度CH4精確測量。內置溫度和氣壓傳感單元與測量濃度數據融合，使其在不同環境條件下適應性更佳；內置高性能低功耗處理器更適合便攜類儀器儀表使用。
技術特征：
? 測量范圍：典型0.00~10.0%VOL和0.00~100.0%VOL兩種規格（支持定制）。
? 精 度：0.00~1.00%VOL 范圍內 ≤ ±0.05%VOL；
1.00~100.0%VOL 范圍內 ≤ 真值的±5%；
? 分 辨 率：0.01%VOL；
? 使用壽命：＞5年。
? 測量頻率：1Hz。
? 輸出接口：UART。
? 尺寸重量：Φ20.2×16.0mm（不含金腳），18g。
? 外觀材質：304不銹鋼。
? 防爆等級：Ex ia Ⅰ Ma
? 抗干擾性：對甲烷氣體具有唯一識別性，不受其他氣體及水汽干擾。
? 具有免校準、精度高、功耗低、響應時間快等特點。
應用場景
? 礦山環境監測
? 石油化工
? 沼氣濃度測量
? 市政、樓宇管網
? 燃氣及汽油泄漏
特性和參數
測量條件：VDD=3.3V，環境溫度=25℃，環境氣壓=101.3kPa，相對濕度=30%RH。
參數 | 符號 | 值 | 單位 | 注釋或測試條件 | |||
最小 | 典型 | 最大 | |||||
供電電壓 | VVDD | 3.1 | 3.3 | 5.0 | V | ||
峰值電流 | Ipeak | 80 | 100 | mA | 供電電壓3.3V | ||
平均電流 | Iavg | 30 | mA | 供電電壓3.3V | |||
平均功耗 | Pavg | 100 mW | 供電電壓3.3V | ||||
CH4測量范圍 | CCH4 | 0.00 | 100.0 | %VOL | |||
誤差
| 使用2.02%VOL的CH4校準，流量200ml/min | ||||||
ACC | -0.04 | 0.04 | %VOL | CH4:0.50%的標準氣 | |||
ACC | -0.07 | 0.07 | %VOL | CH4:1.52%的標準氣 | |||
ACC | -0.10 | 0.20 | %VOL | CH4:3.50%的標準氣 | |||
ACC | -0.15 | 0.30 | %VOL | CH4:6.45%的標準氣 | |||
ACC | -0.20 | 0.40 | %VOL | CH4:9.05%的標準氣 | |||
使用19.9%VOL的CH4校準，流量200ml/min | |||||||
ACC | -0.04 | 0.04 | %VOL | CH4:0.50%的標準氣 | |||
ACC | -0.15 | 0.35 | %VOL | CH4:8.50%的標準氣 | |||
ACC | -0.8 | 2.0 | %VOL | CH4:35.2%的標準氣 | |||
ACC | -1.0 | 2.5 | %VOL | CH4:61.9%的標準氣 | |||
ACC | -2.0 | 3.5 | %VOL | CH4:85.5%的標準氣 | |||
零點漂移 | Zdriff | 0.02 | %VOL | 環境溫度-10℃ | |||
響應時間 | T90 | 14 | s | ||||
使用環境溫度 | Tamb | -10 | 40 | ℃ | |||
使用環境氣壓 | p | 85 | 112 | kPa | |||
使用環境濕度 | RH | 0 | 90 | % | |||
長期存儲
| T | 25 | ℃ | ||||
RH | 50 | % | |||||
使用壽命 | Tlife | 5 | 年 | ||||
